电梯对讲系统主机分两线制和四线制两种：

NKT12(1-1)A 四线制

NBT12(1-1)A 两线制

四线制和两线制的接口不同

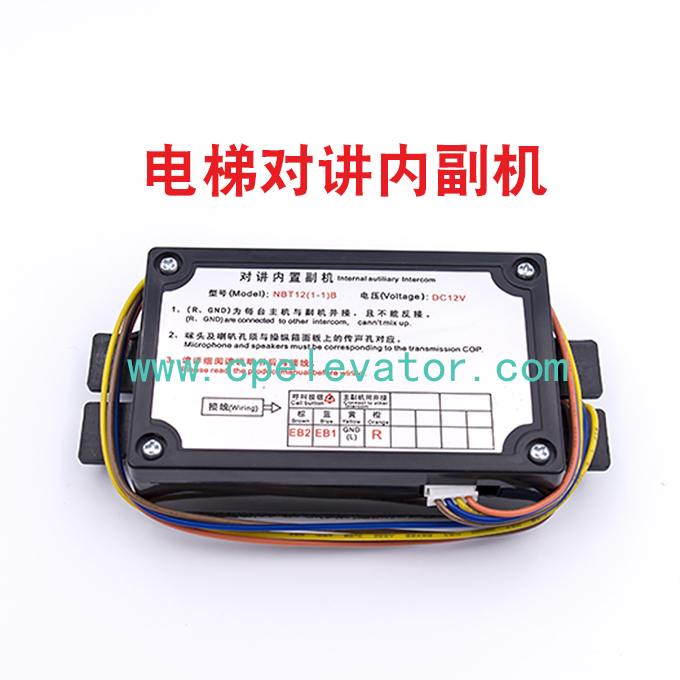

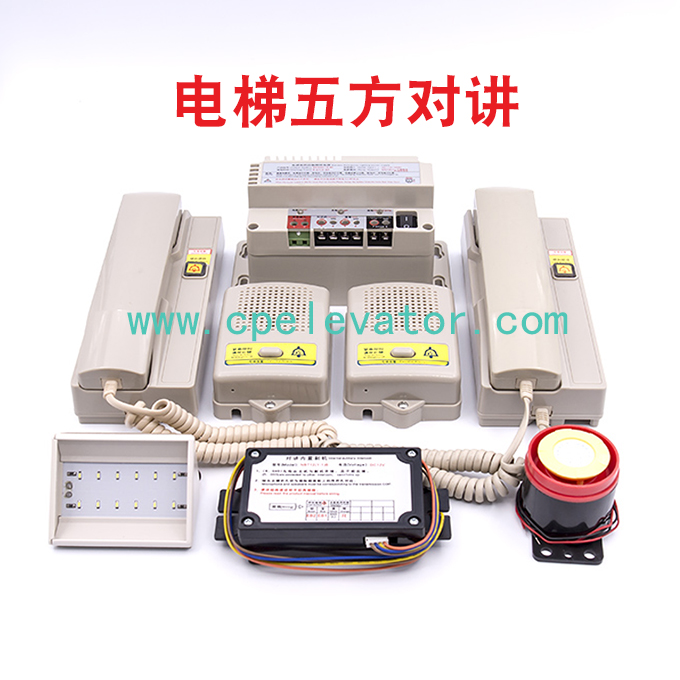

NBT二线制五方：主机四根线（+ - R L）轿顶呼机和底坑呼机两根线（R L）轿厢呼机四根线（EB1 EB2 R L）

NKT四线制五方：主机四根线（+ - R L）轿顶呼机和底坑呼机两根线（+ - R L）轿厢呼机六根线（+ - EB1 EB2 R L）

电梯对讲使用说明书

使用说明：

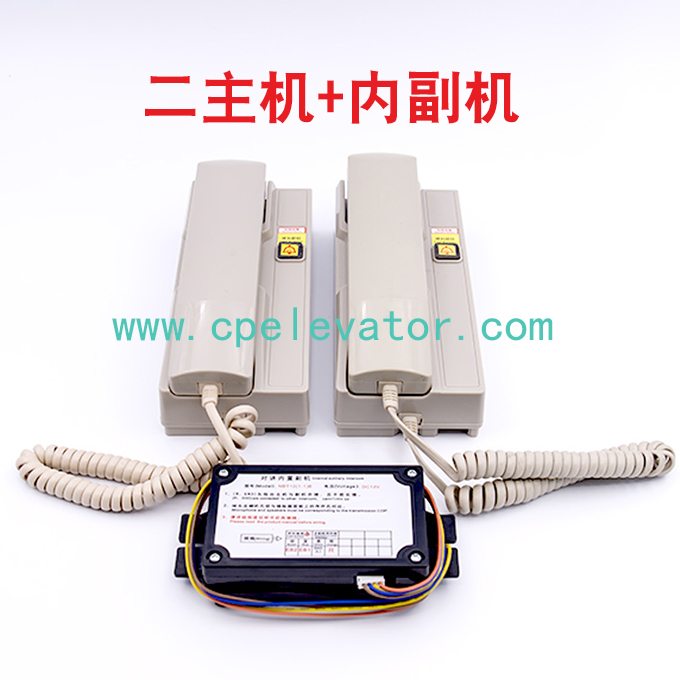

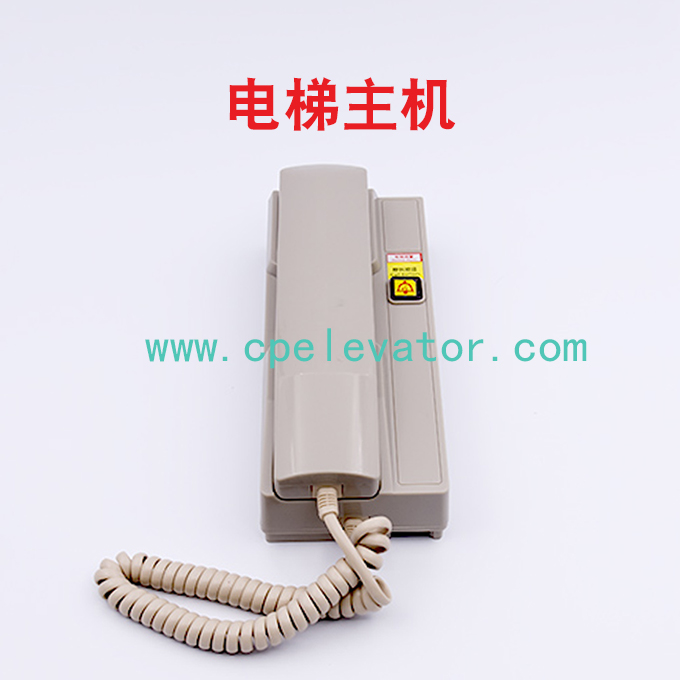

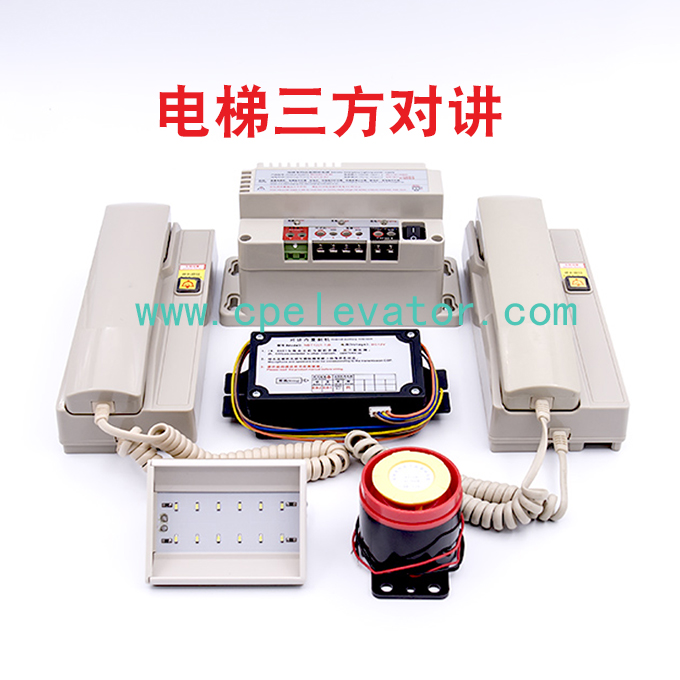

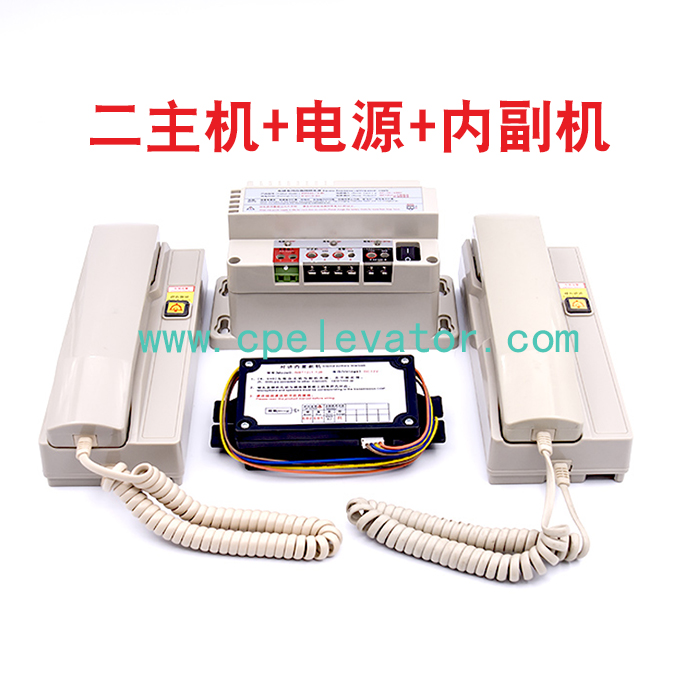

本产品采用两线全双工进行通讯，支持五方通话（也可支持三方通话）；此对讲机噪音小、衰减小、声音清晰；电梯对讲系统在运用时，副机安装在电梯轿厢操纵箱内，主机安装在机房、值班室、轿顶、底坑。

主要参数：

1、 工作电压：DC12V

2、 噪音电压：≤10mv

3、 铃响声级：≥60dB

4、 通话距离：≥1200m

使用条件：

1. 环境温度：-20℃~60℃

2. 相对湿度：30%~95%

3. 环境噪音：50dB

4. 布线线径：≥0.4平方毫米，推荐使用RVV4*0.75线。

操作：

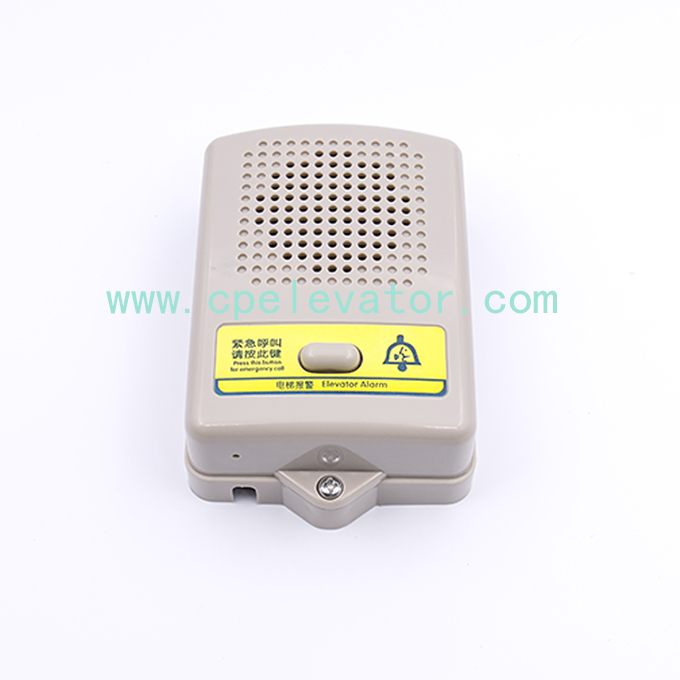

轿厢副机对主机呼叫

按轿厢操纵面板上电话应急按钮，主机振铃响，此时拿起主机听筒即可与轿厢对讲通话。

1、 主机对轿厢副机对讲通话。

拿起主面听筒即可与轿厢副机对讲通话。

2、 主机对主机呼叫时，需拿起听筒按呼叫键即可对讲通话。

3、 对讲机DC12V电源的“正”、“负”接于主机的“+”、“-”接线端子，主机的两个“R”，“L”接线端子等同使用。

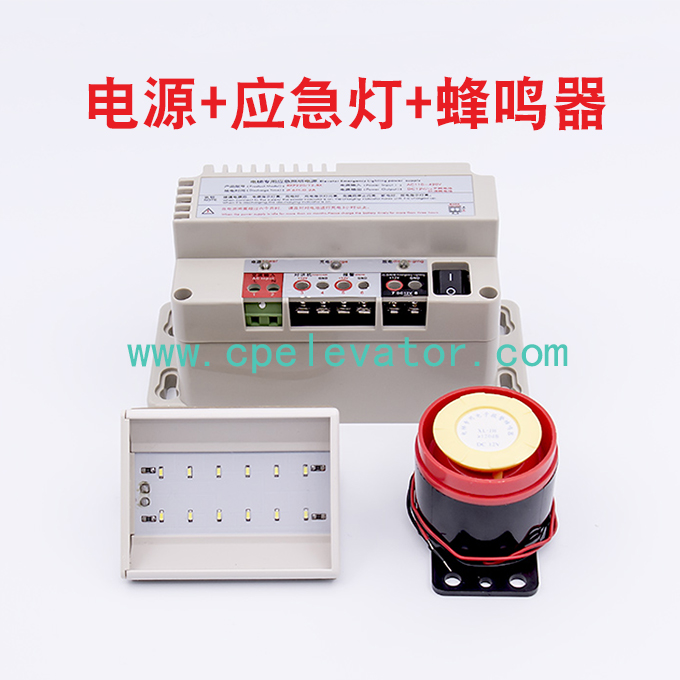

该对讲机专用应急电源采用进口优质原器件研制而成，本电源具有使用寿命长、稳定性好，外观专业美观。

性能特点：

1． 输入电压：AC220、50HZ

2． 输出电压：DC12V

3． 电池容量：1.3A/h

4． 充电时间：≥10小时

5． 放电时间：≥4小时

6． 使用寿命：一充一放300次

7． 电池放电到一定电压值时，电路自动充电，并对电池进行维护。

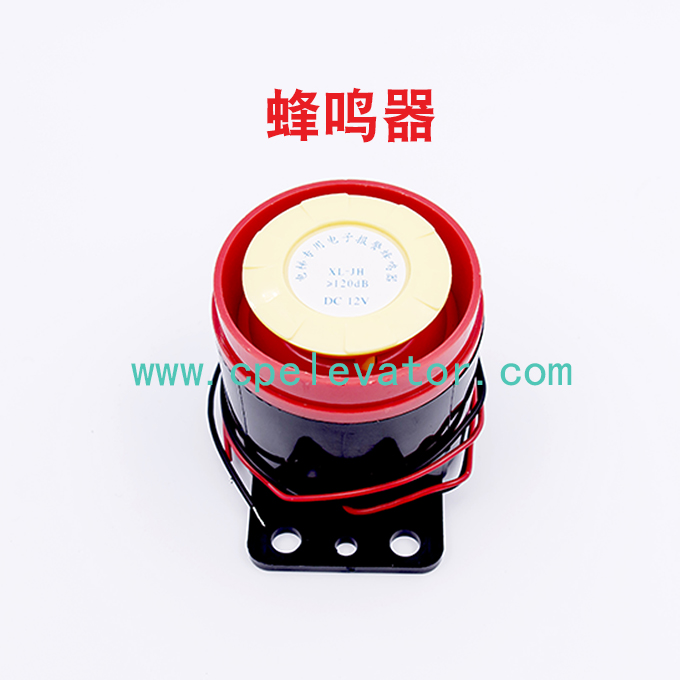

8． 本电源集报警、对讲、应急照明于一体，对讲及警铃输出端子常有电源输出，应急端子在AC220V停电时才有电源输出。

9． 红色LED为电源指示，绿色LED为电池容量指示（当电池充足电时，绿色LED点亮）。

温馨提示：值班室到机房的布线，电梯里面的布线请各位用RVV4*0.75平方毫米或2*0.75平方毫米的线，不要用网线或电话线，用网线电话线会造成电话有干扰杂音，通话声音小或警铃声音小或无声。
